Компьютерная геометрия и графика

Предварительный просмотр:

О книге:

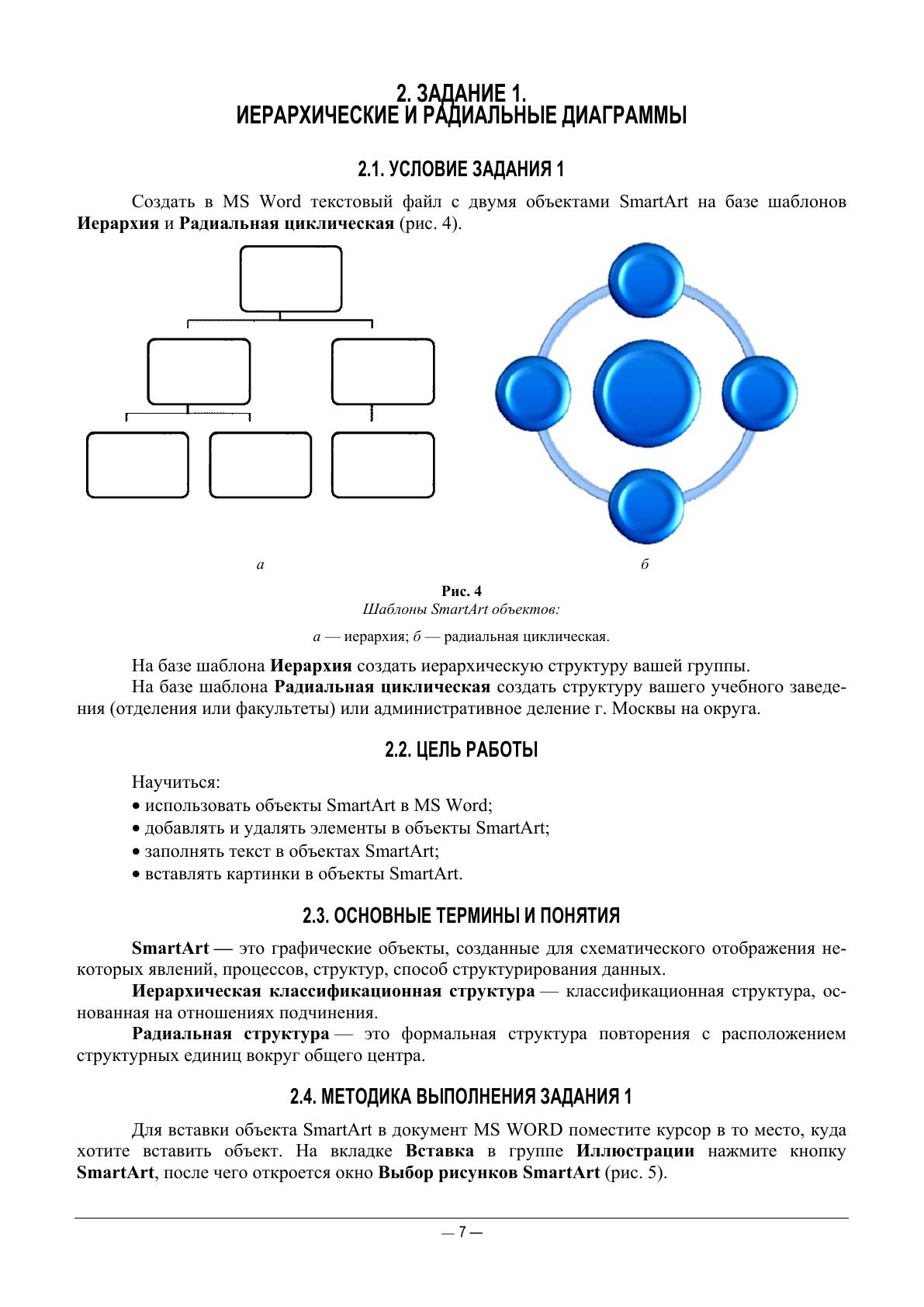

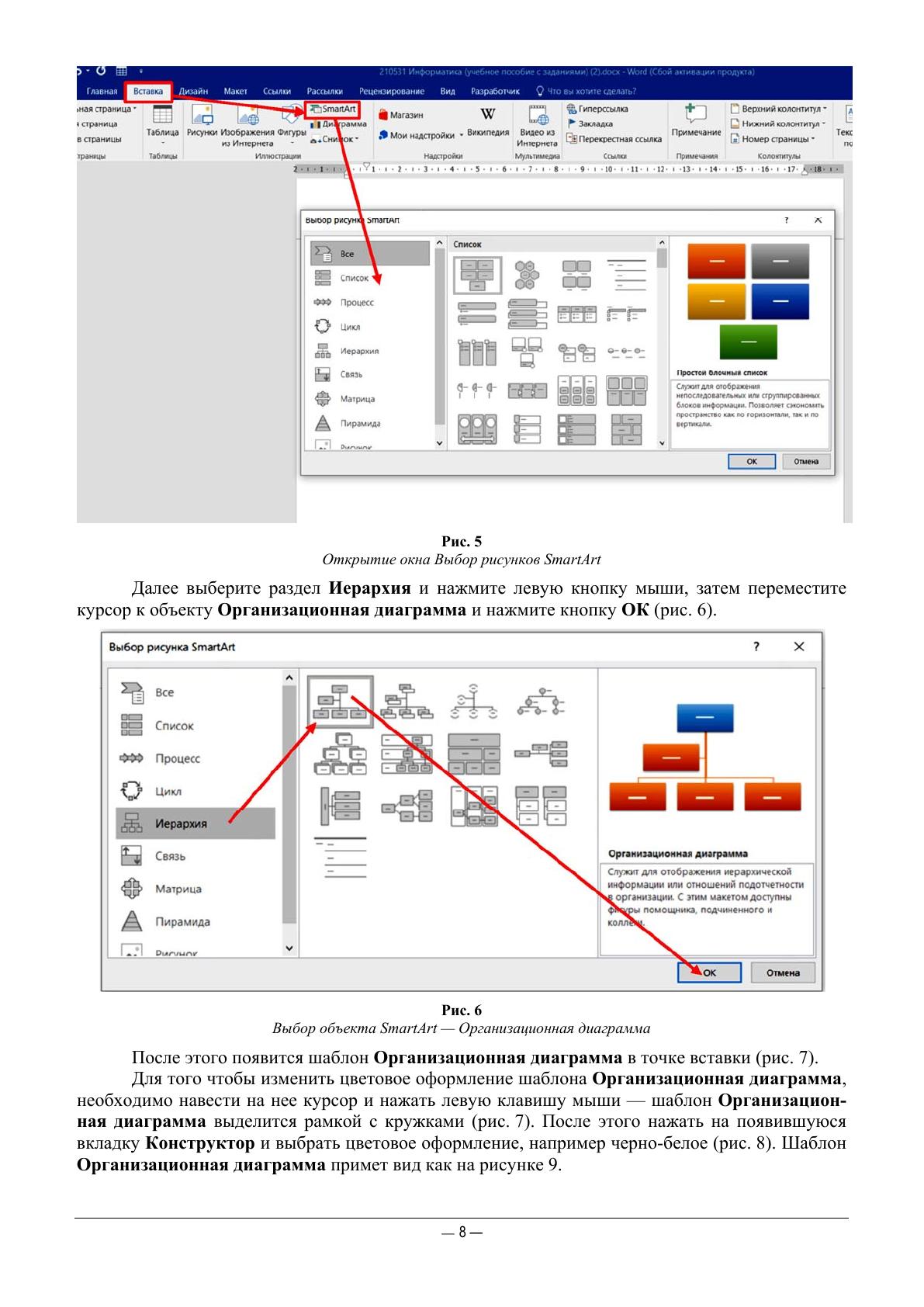

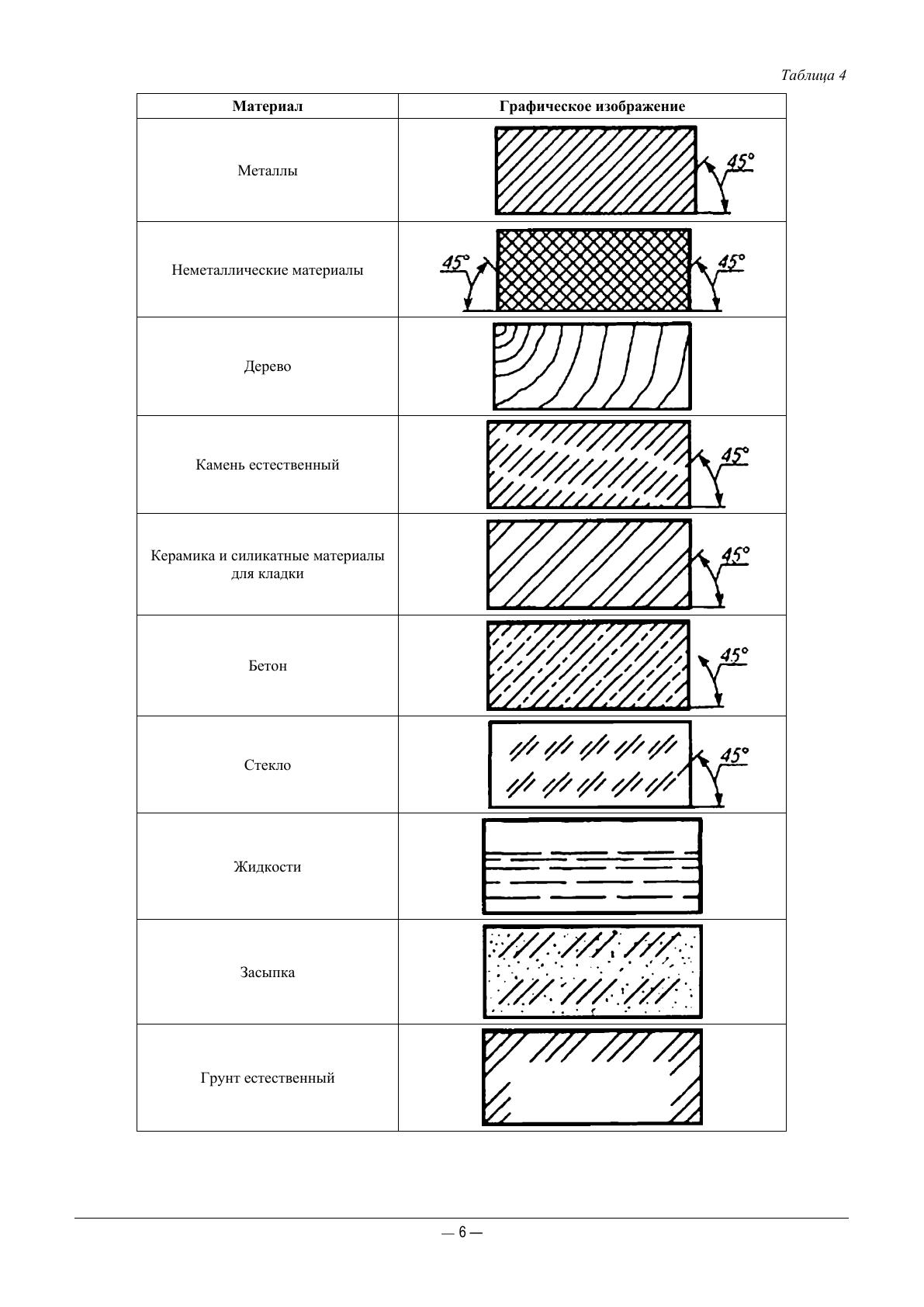

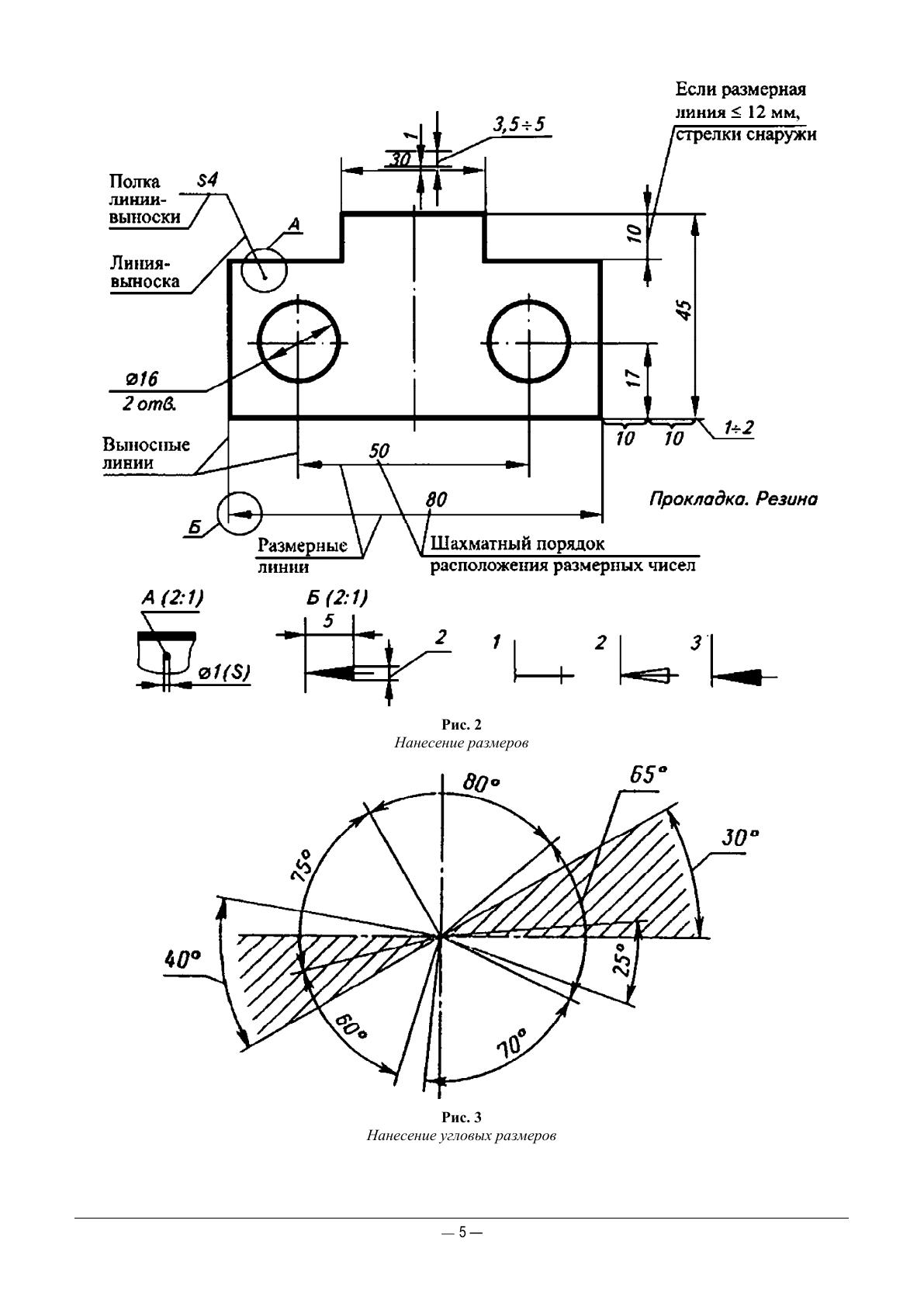

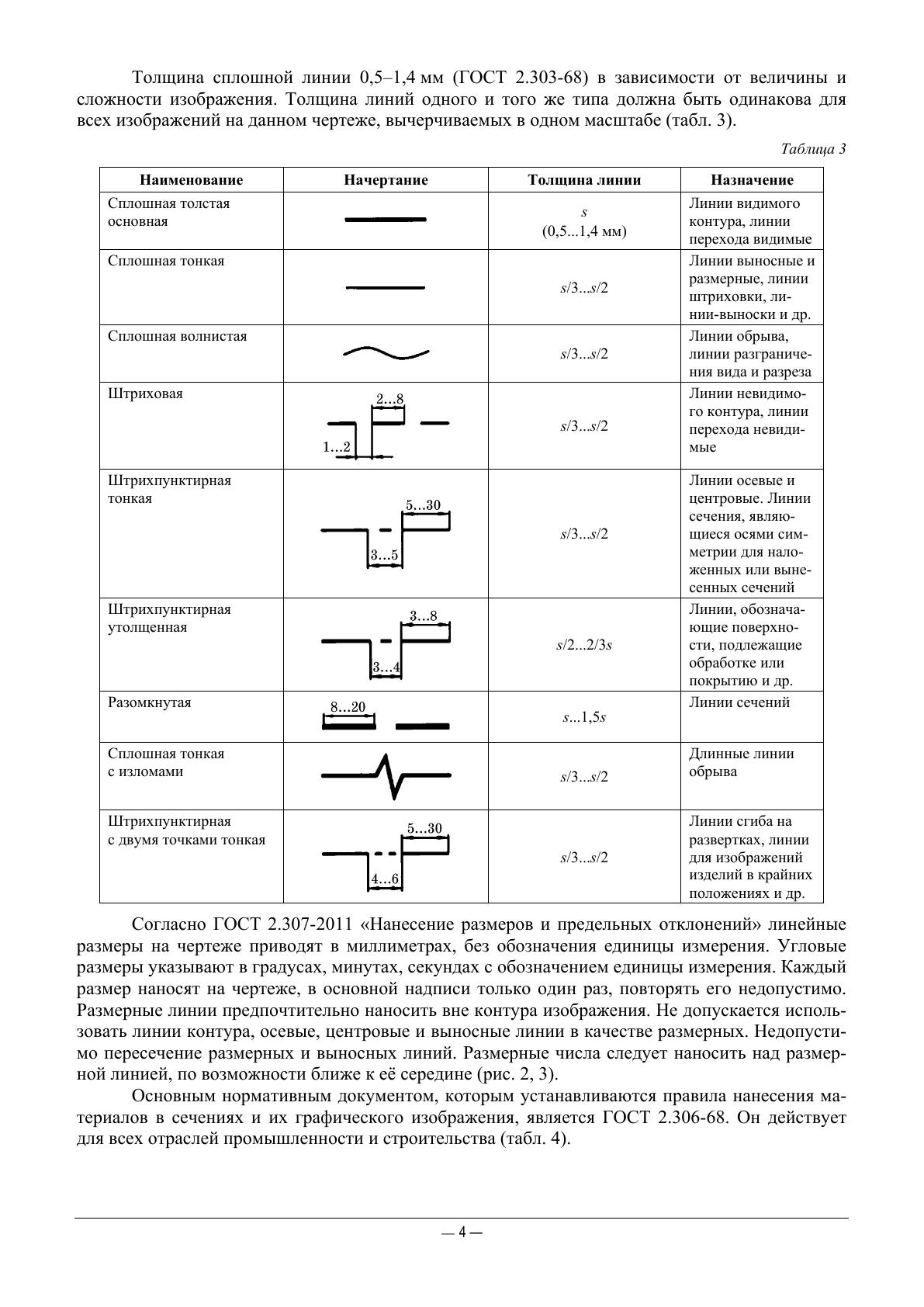

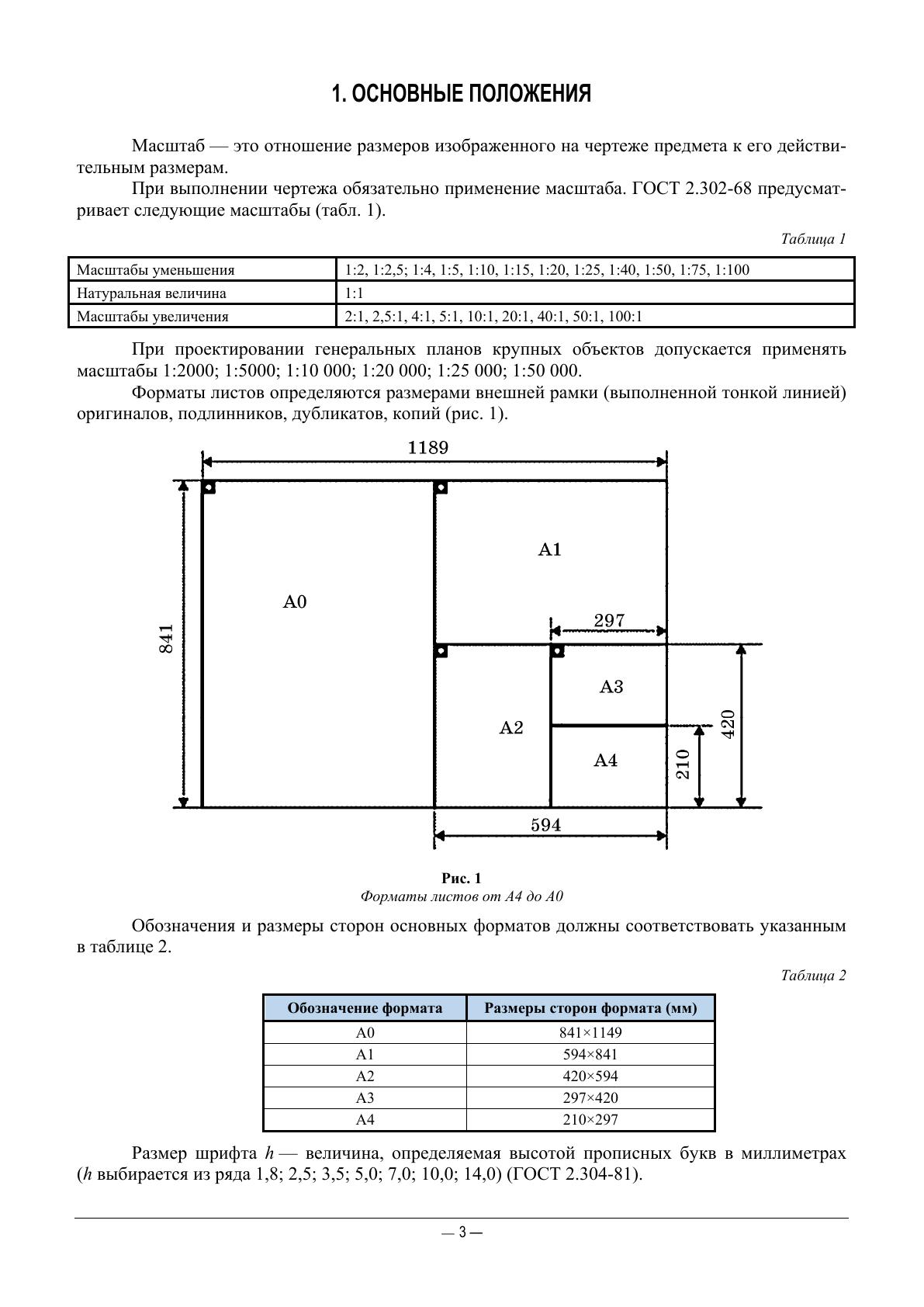

Изложены эффективные задания и подробные методические рекомендации для создания растровых рисунков и векторных чертежей в рамках дисциплины ВО «Компьютерная геометрия и графика». Даются основы использования SmartArt объектов в текстовом редакторе MS Word для построения иерархических и радиальных диаграмм. Предлагаются методы воспроизведения объектов и фонов в растровых изображениях и общие правила проекционного черчения, приводятся основные ГОСТЫ для машиностроительного черчения, а также технологии создания сложных деталей с множественными сопряжениями, формирование графических блоков и их использование, приемы массового воспроизведения графических объектов по массиву, по окружности или по траектории, вставка в чертеж растровых изображений и отрисовка их средствами векторной графики. Студентам даются основные принципы и методы геометрического моделирования и методологии разработки графических документов, а также формируются навыки использования универсальных графических систем для разработки и редактирования чертежей с использованием компьютерного моделирования, конструкторской документации и деловой графики. Рекомендуется для студентов всех технических специальностей, где данная дисциплина не является профилирующей.
