КОМПАС-3D. Версии 5.11-8. Практическая работа

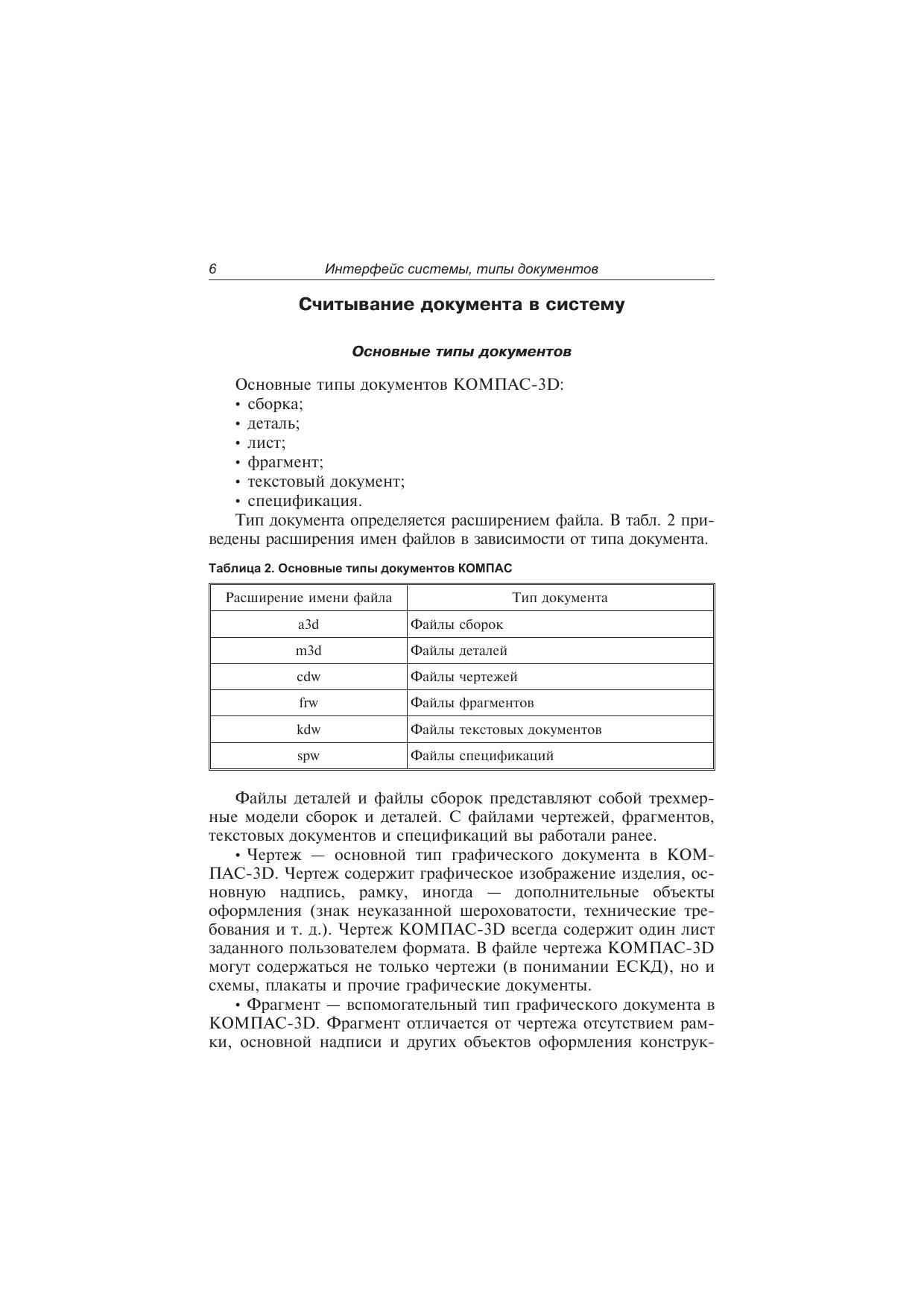

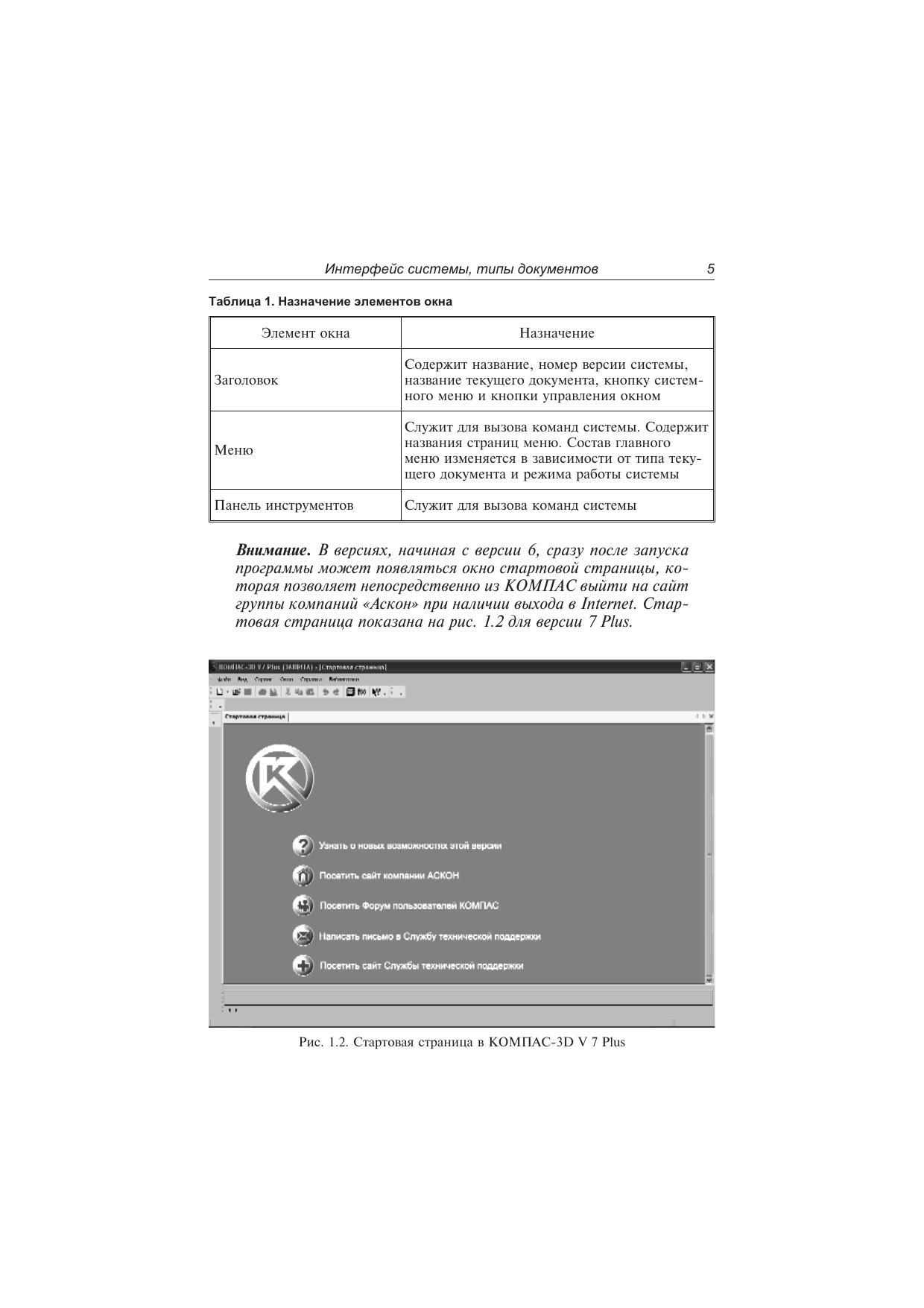

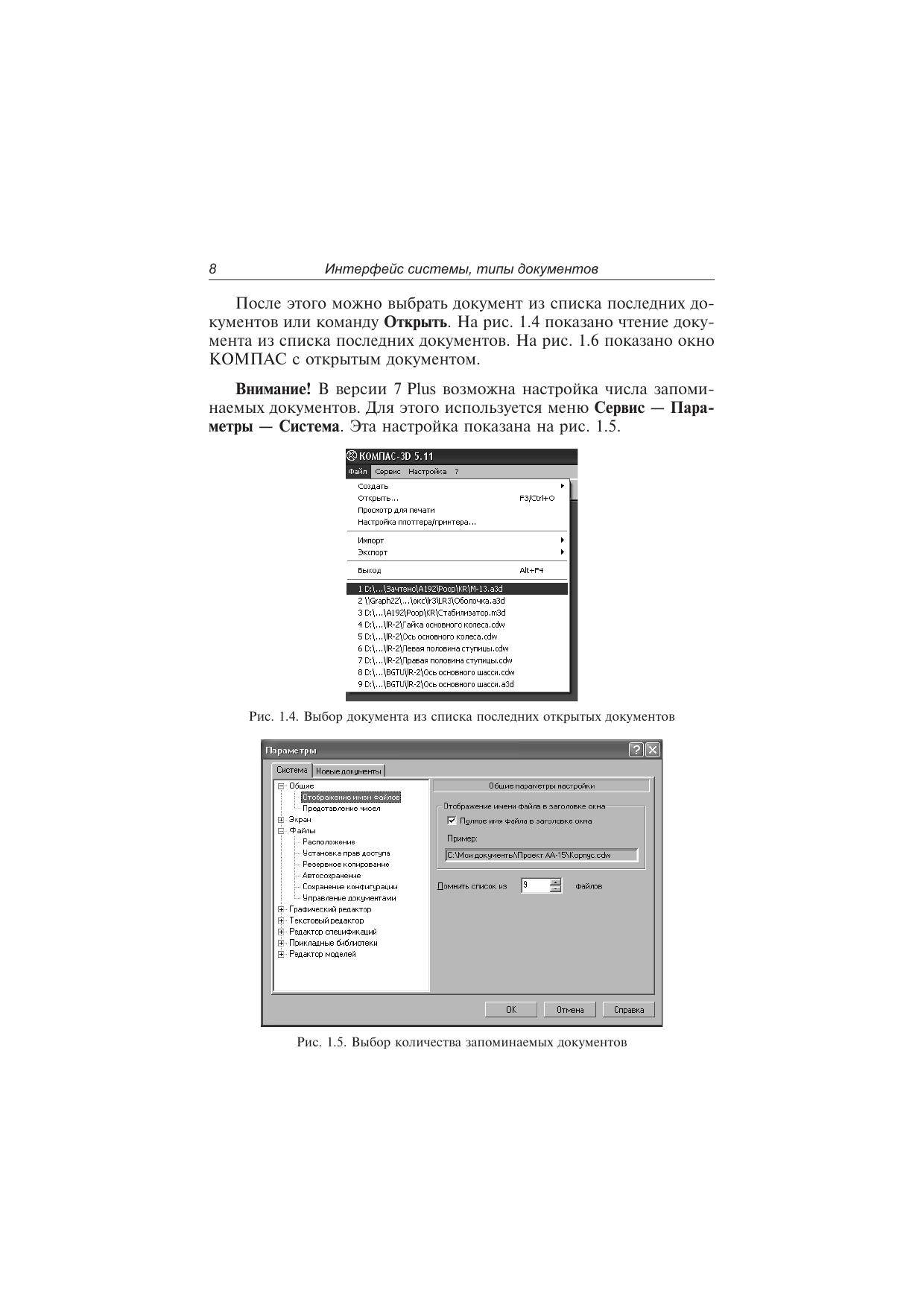

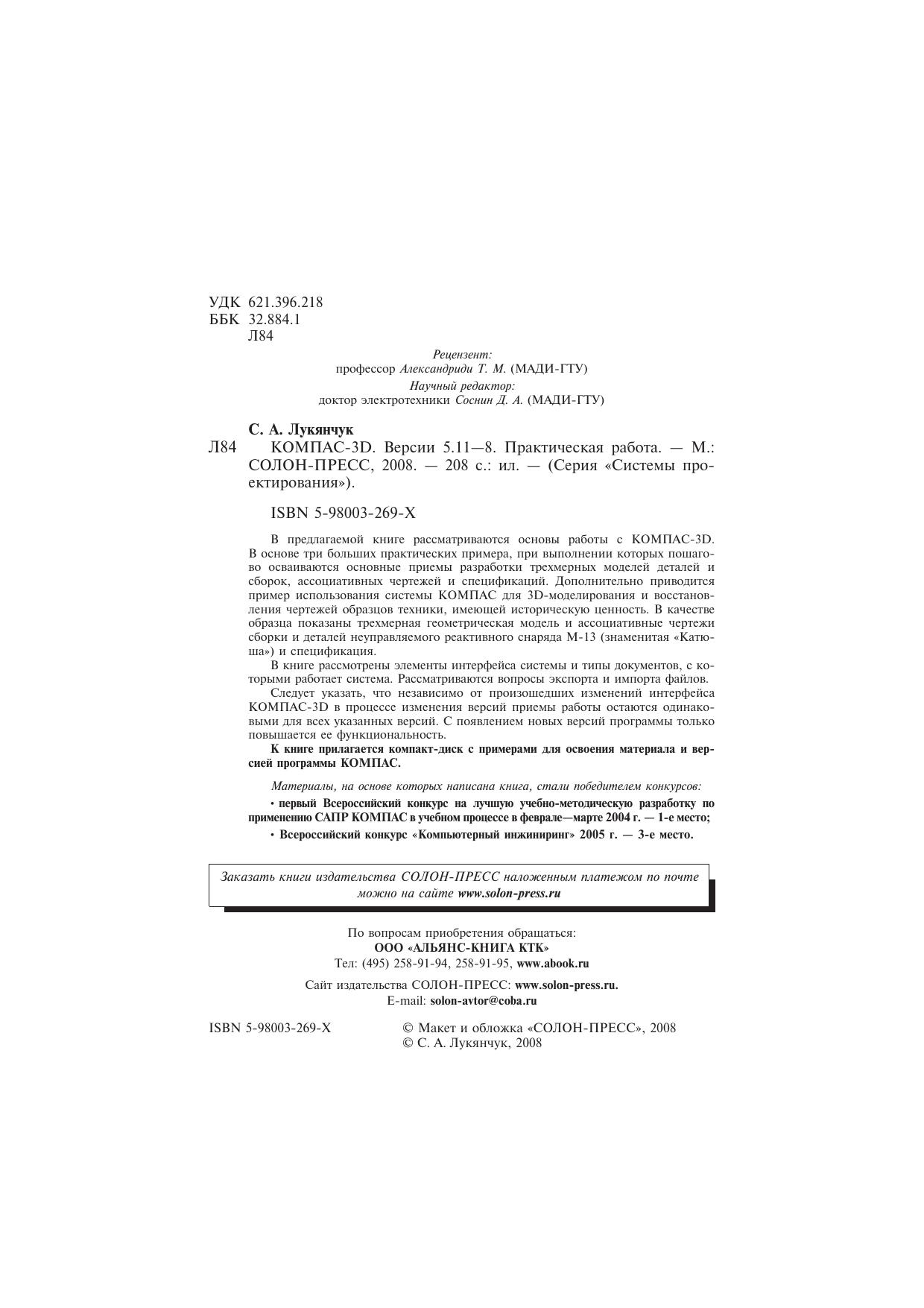

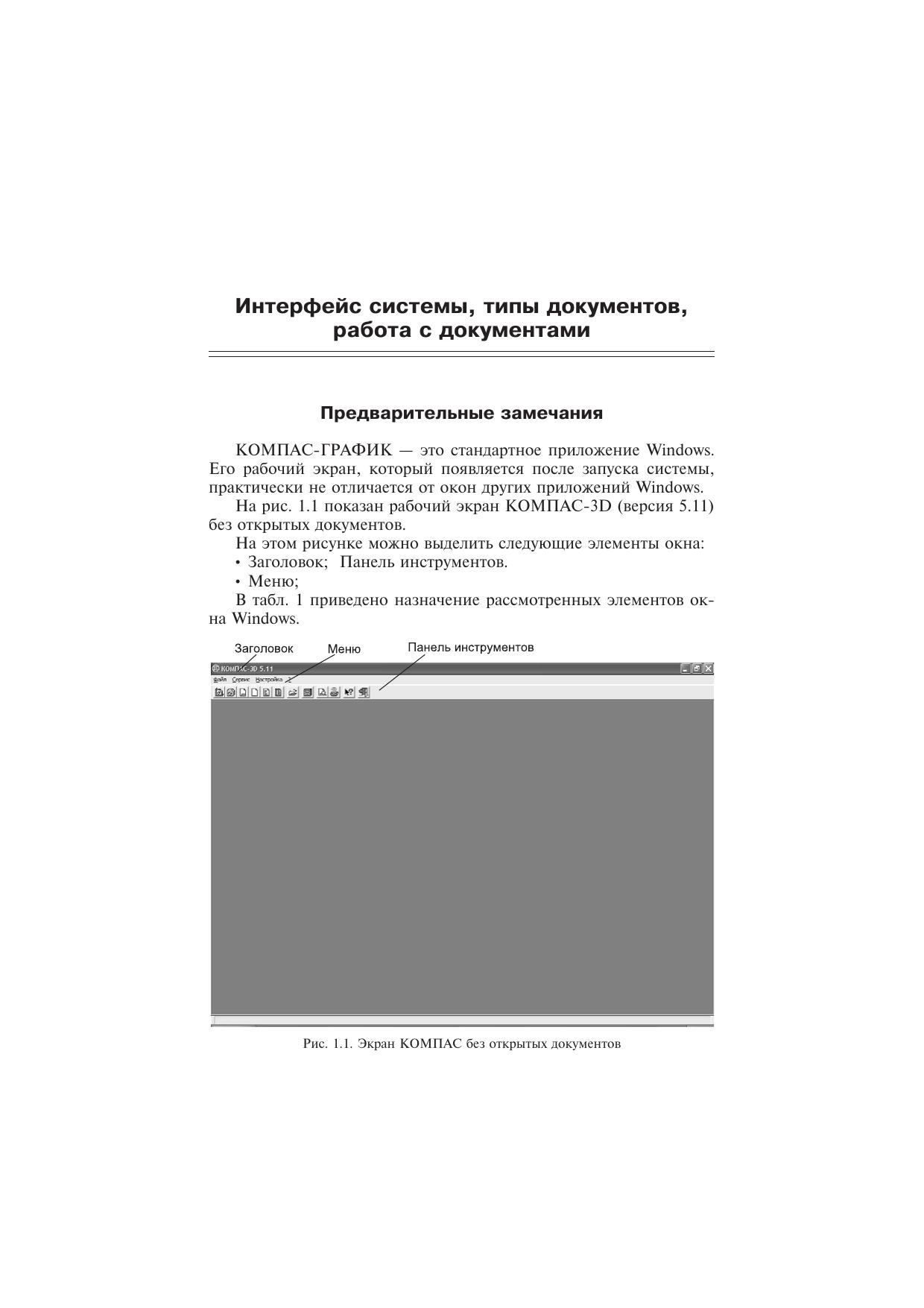

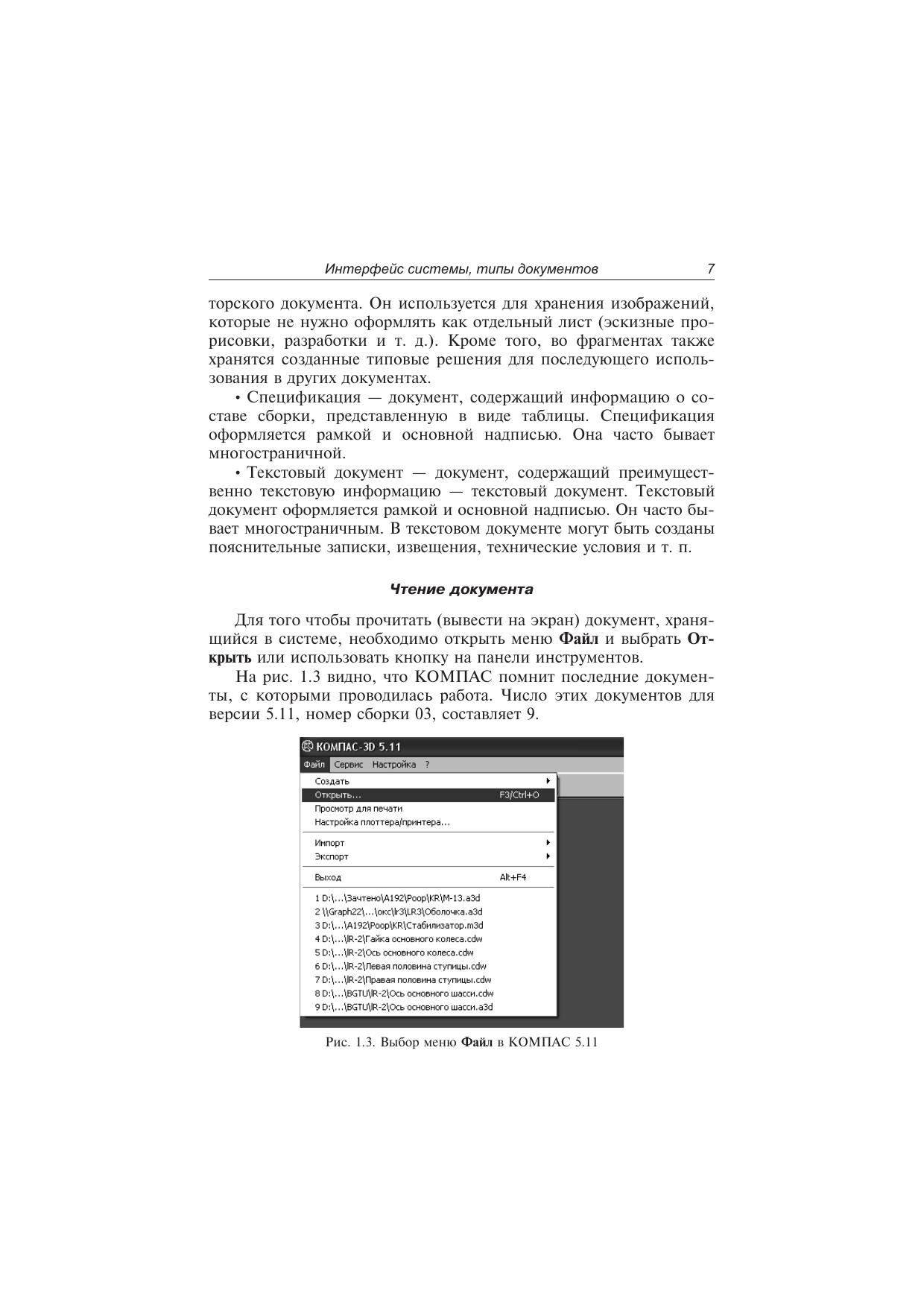

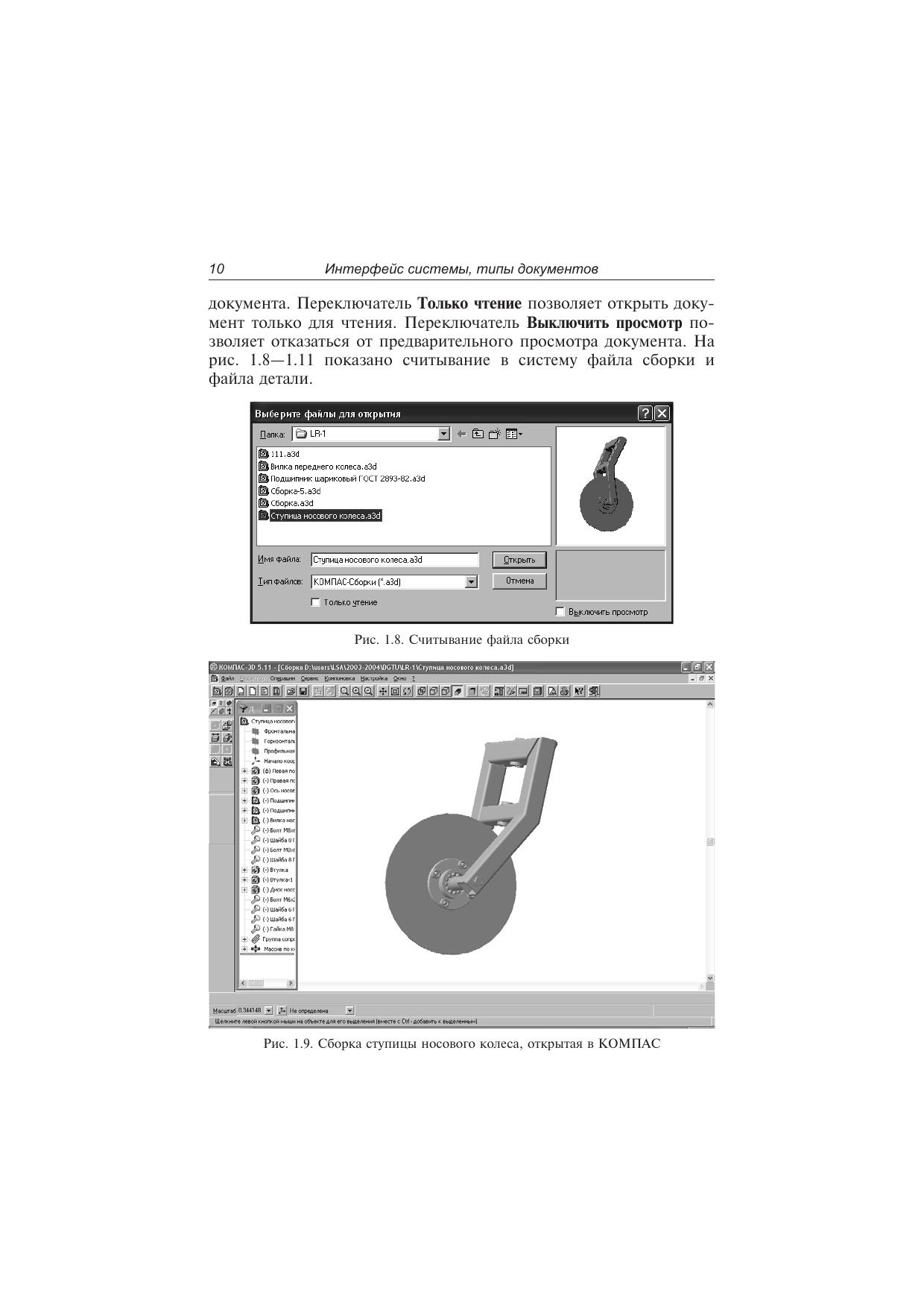

Предварительный просмотр:

О книге:

В предлагаемой книге рассматриваются основы работы с КОМПАС-ЗБ. В основе три больших практических примера, при выполнении которых пошагово осваиваются основные приемы разработки трехмерных моделей деталей и сборок, ассоциативных чертежей и спецификаций. Дополнительно приводится пример использования системы КОМПАС для ЗБ-моделирования и восстановления чертежей образцов техники, имеющей историческую ценность. В качестве образца показаны трехмерная геометрическая модель и ассоциативные чертежи сборки и деталей неуправляемого реактивного снаряда М-13 (знаменитая «Катюша») и спецификация.В книге рассмотрены элементы интерфейса системы и типы документов, с которыми работает система. Рассматриваются вопросы экспорта и импорта файлов.Следует указать, что независимо от произошедших изменений интерфейса КОМПАС-3Б в процессе изменения версий приемы работы остаются одинаковыми для всех указанных версий. С появлением новых версий программы только повышается ее функциональность.
