Компьютерная графика при проектировании электрических схем
Авторы: Семерюк О. М.
Издательство: Инфра-Инженерия
ISBN 978-5-9729-1530-9; 2023 г.
Кол-во страниц: 224

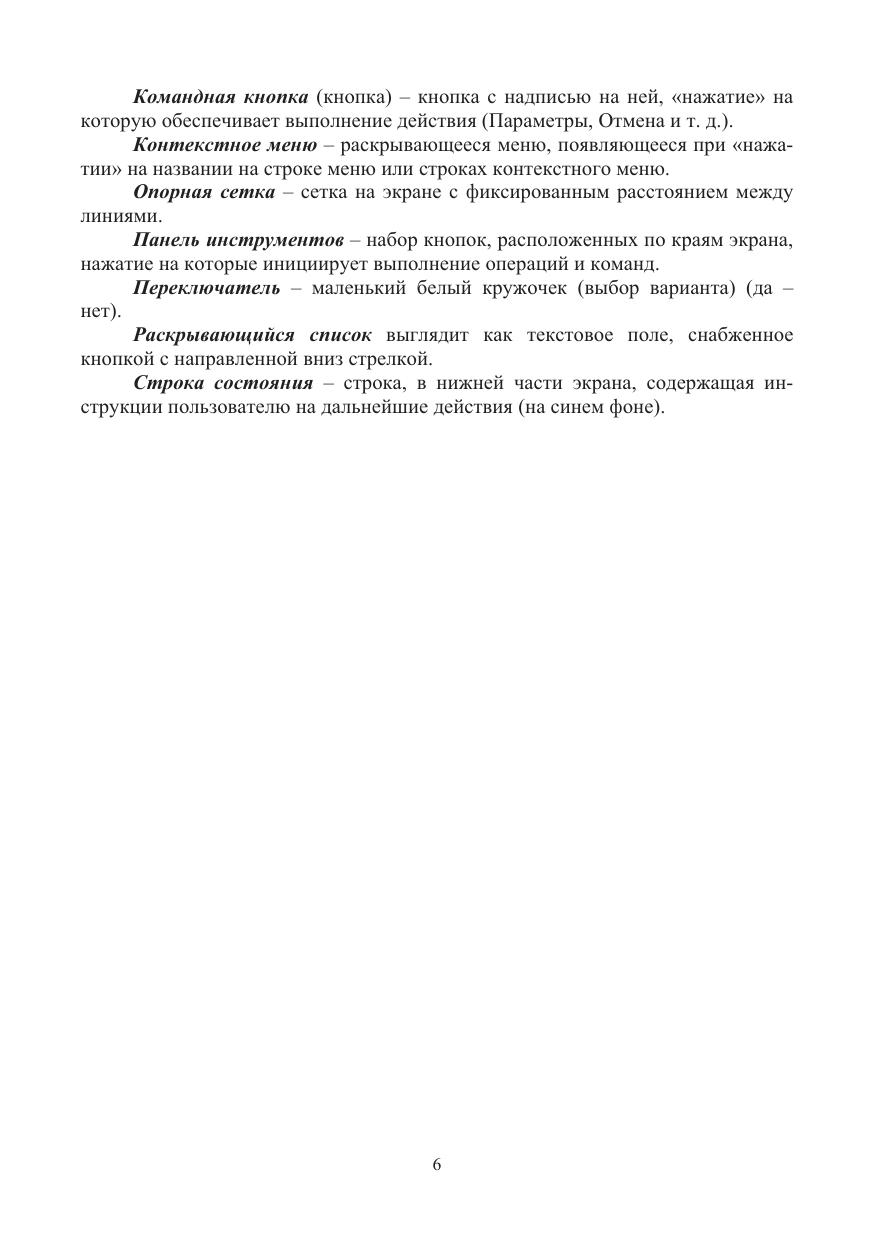

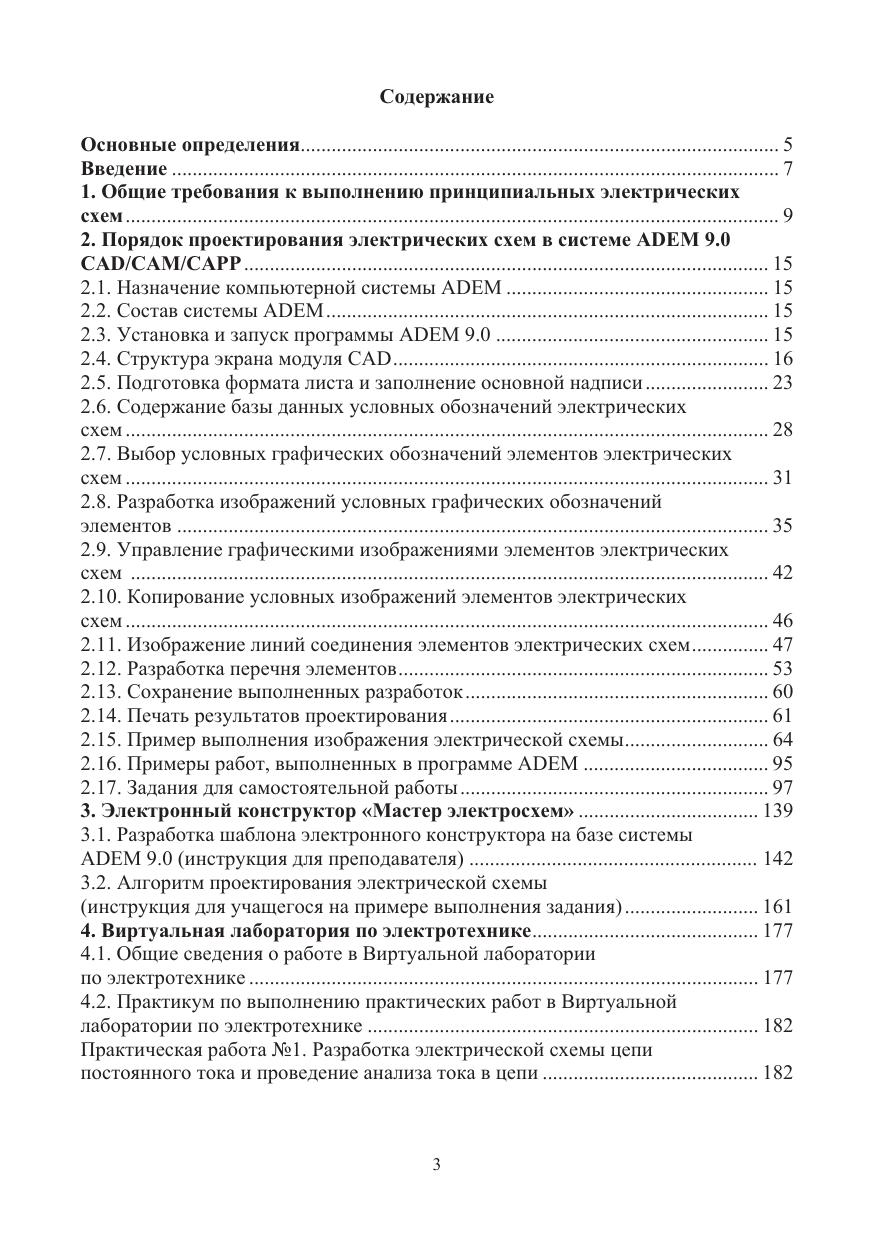

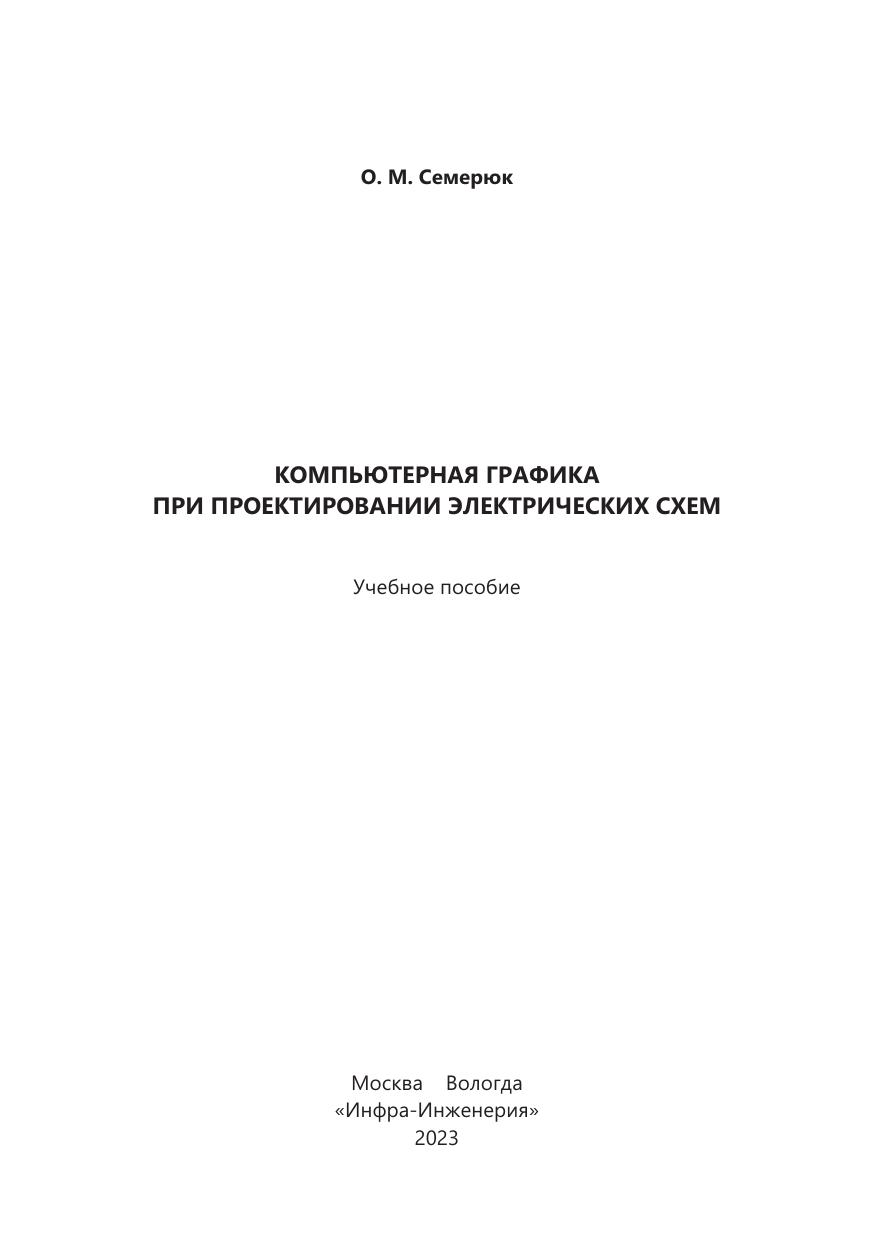

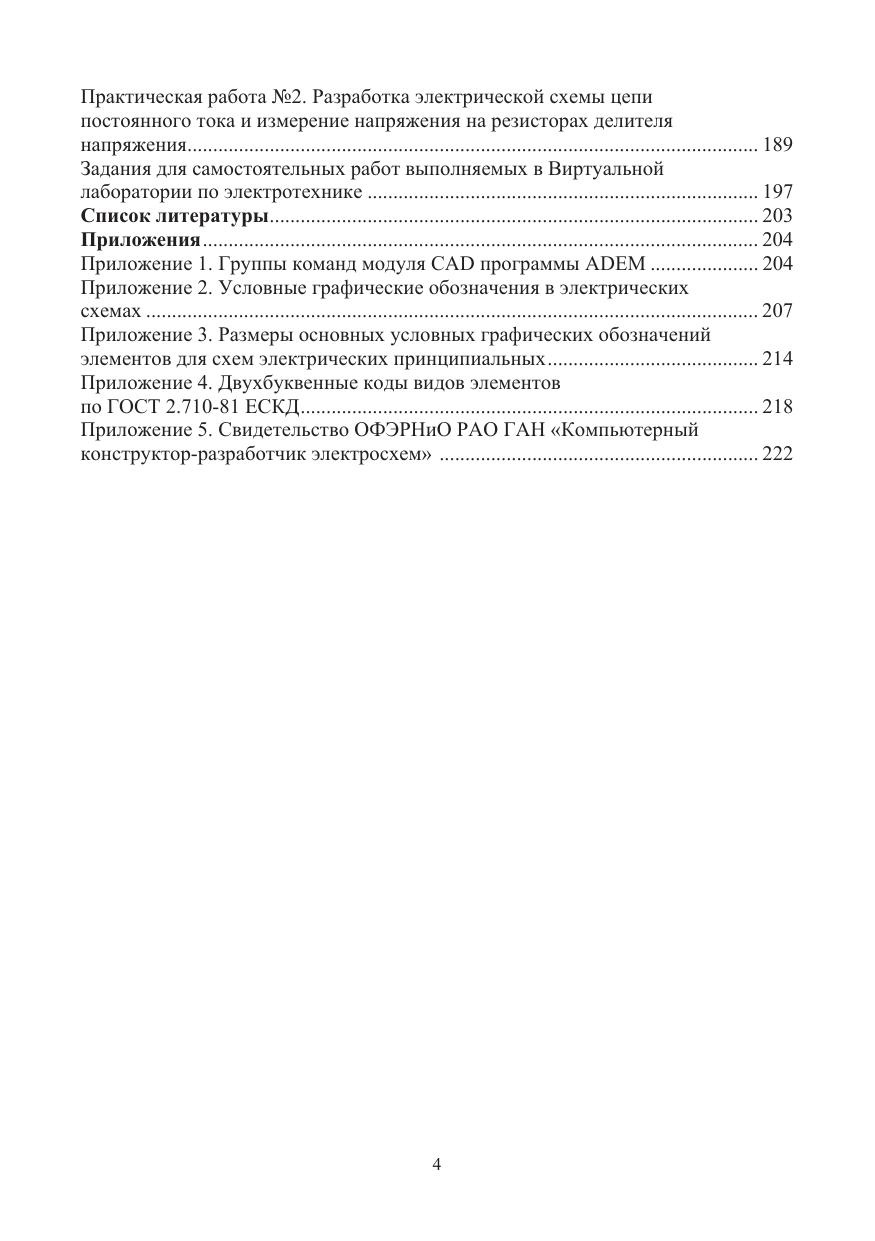

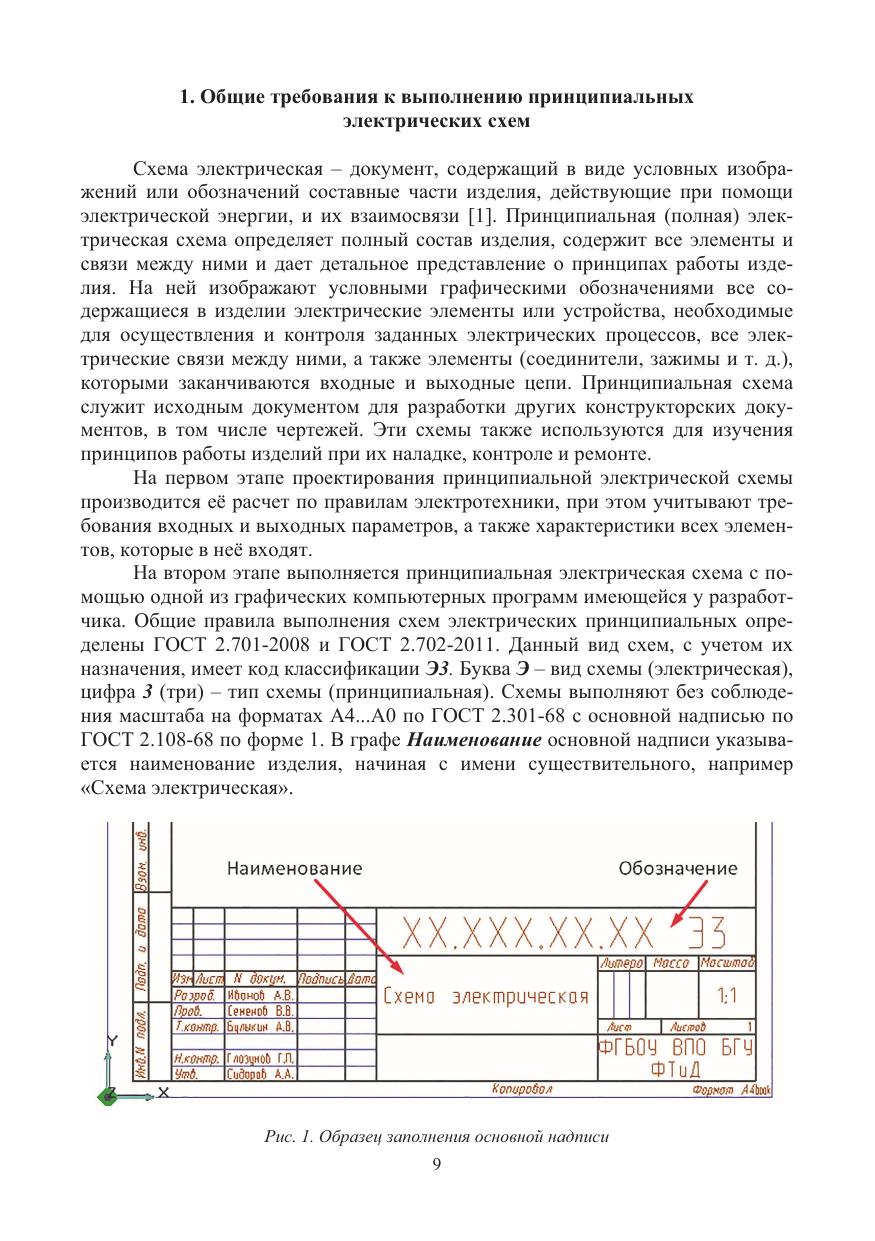

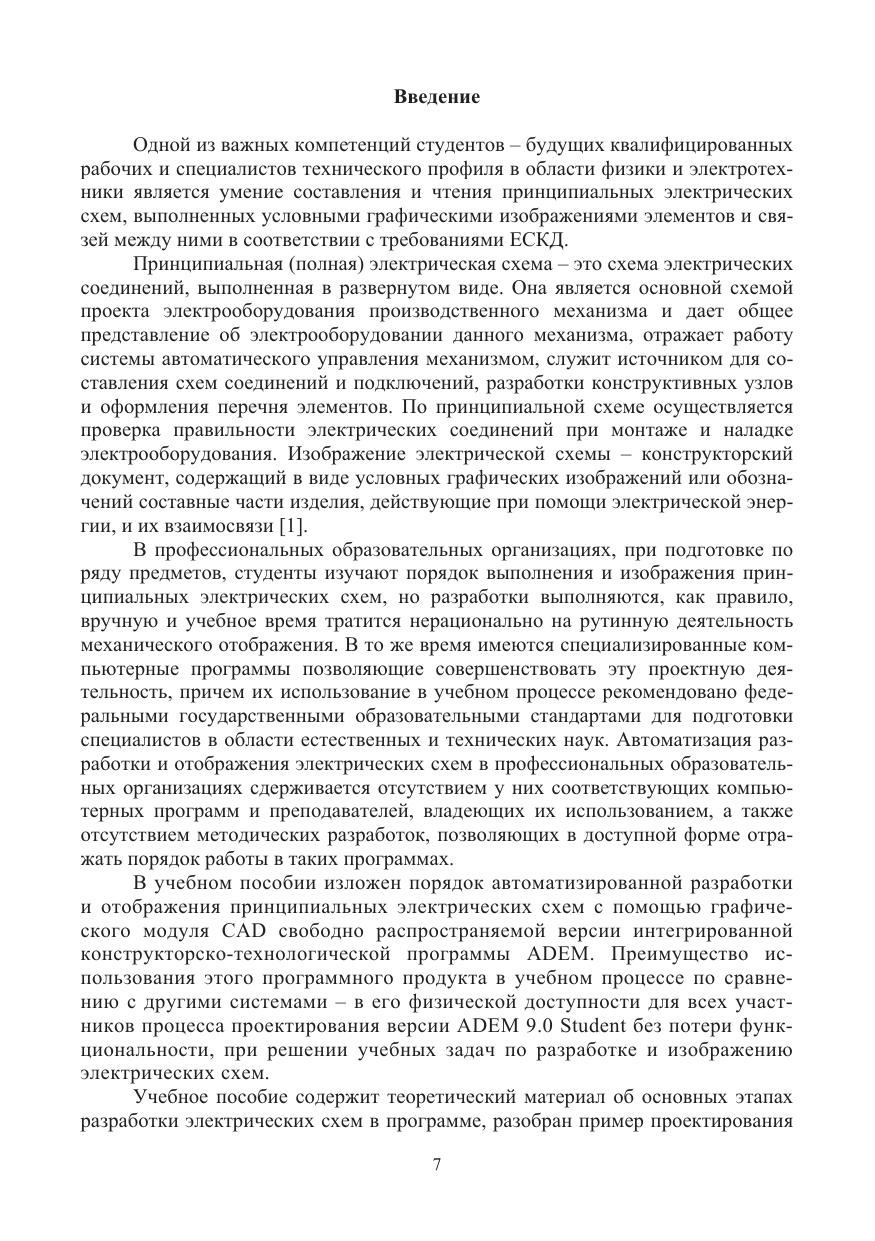

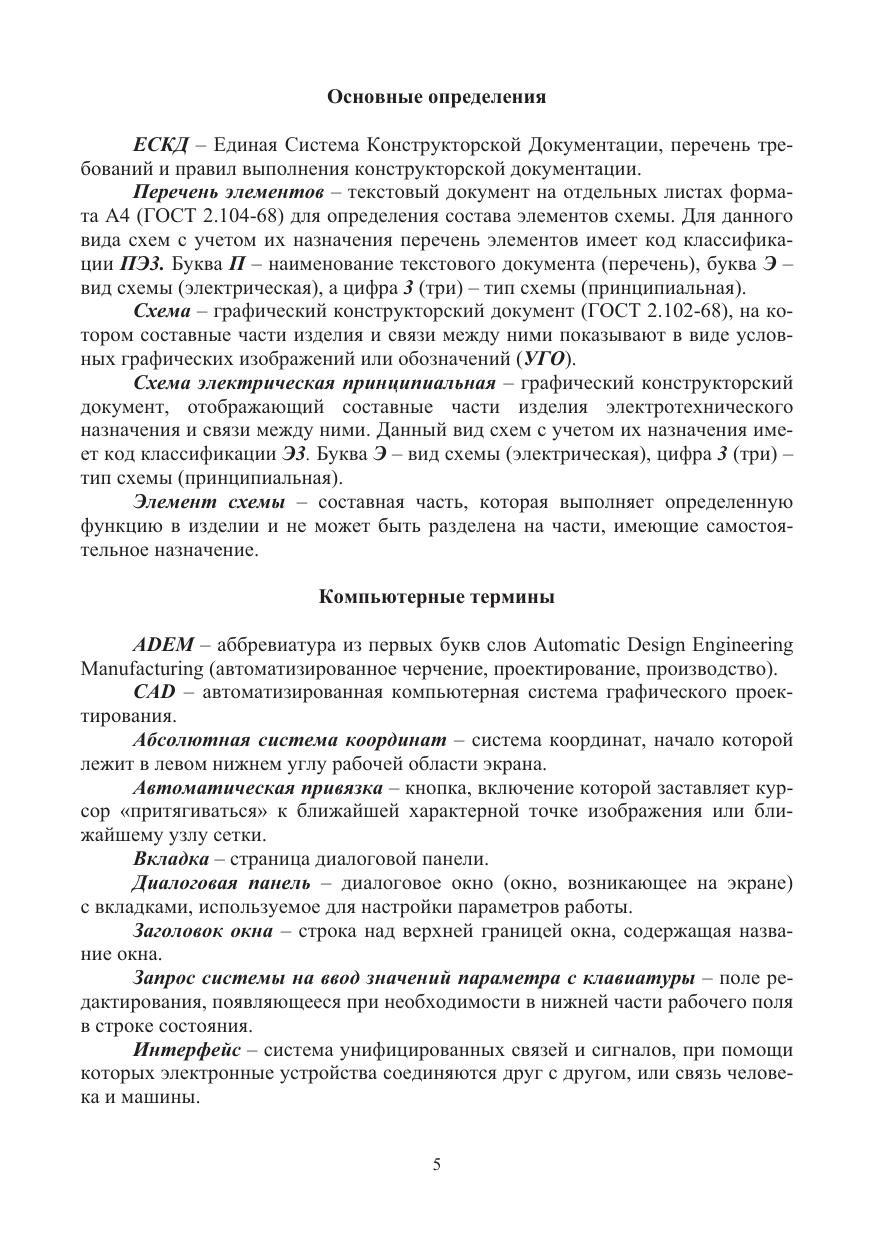

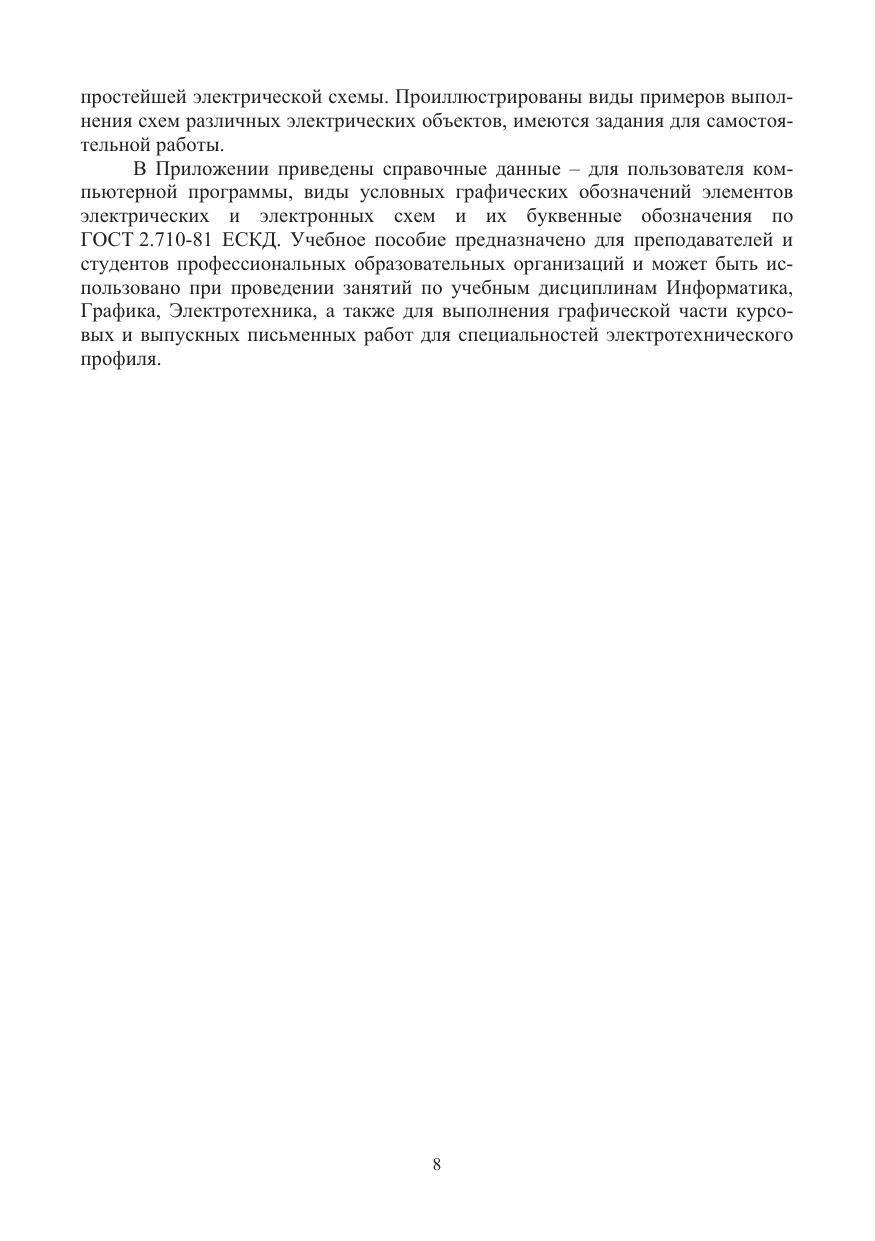

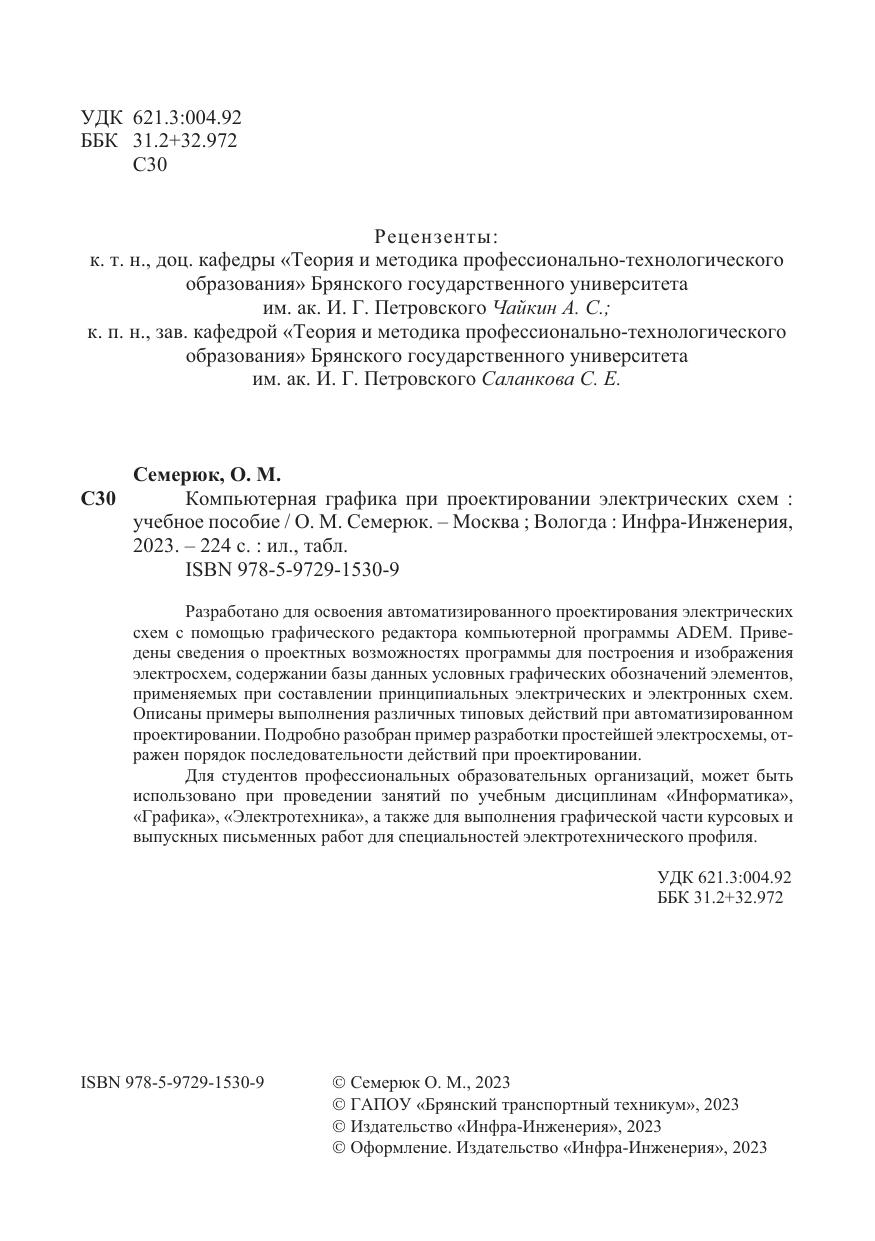

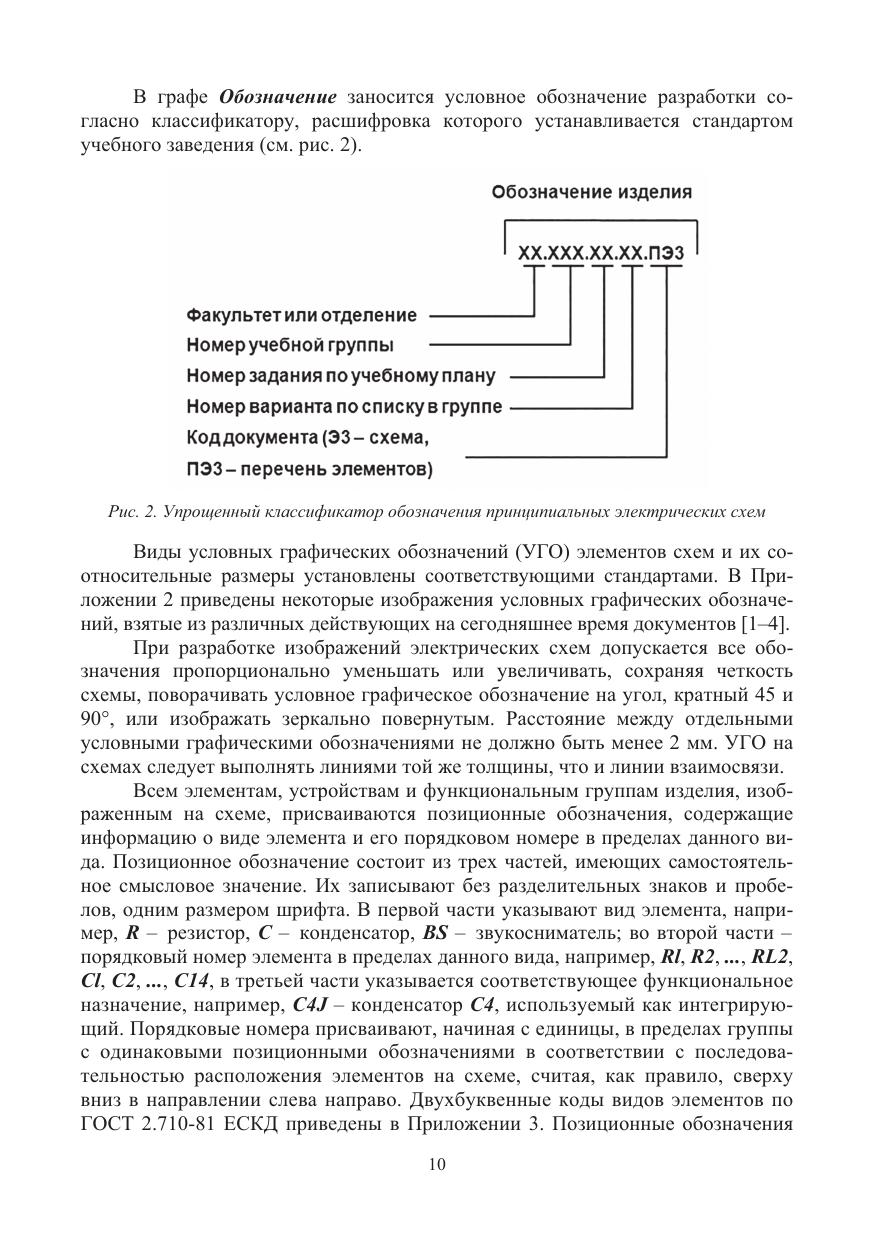

Предварительный просмотр:
О книге:
Разработано для освоения автоматизированного проектирования электрических схем с помощью графического редактора компьютерной программы ADEM. Приведены сведения о проектных возможностях программы для построения и изображения электросхем, содержании базы данных условных графических обозначений элементов, применяемых при составлении принципиальных электрических и электронных схем. Описаны примеры выполнения различных типовых действий при автоматизированном проектировании. Подробно разобран пример разработки простейшей электросхемы, отражен порядок последовательности действий при проектировании.
Для студентов профессиональных образовательных организаций, может быть использовано при проведении занятий по учебным дисциплинам «Информатика», «Графика», «Электротехника», а также для выполнения графической части курсовых и выпускных письменных работ для специальностей электротехнического профиля.
