Проектирование операционных заготовок в среде CAD-систем
Проектирование операционных заготовок в среде CAD-систем
Авторы: Куликов Д.Д., Гусельников В.С., Бабанин В.С., Шувал-Сергеев Н.А.
Издательство: НИУ ИТМО (Санкт-Петербургский национальный исследовательский университет информационных технологий, механики и оптики)
2010 г.
Кол-во страниц: 60
Гриф: Рекомендовано УМО по образованию в области приборостроения и оптотехники для студентов высших учебных заведений.

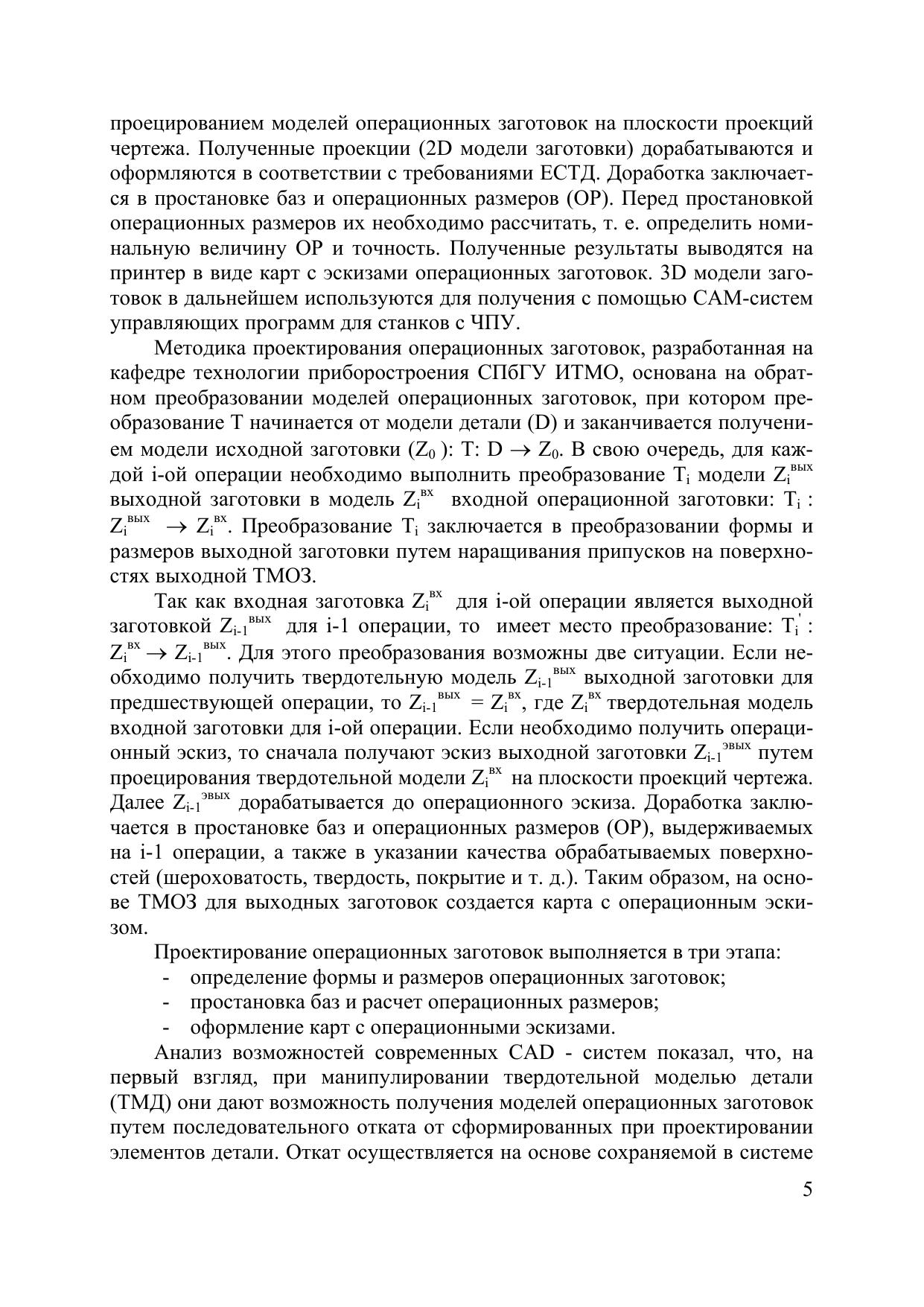

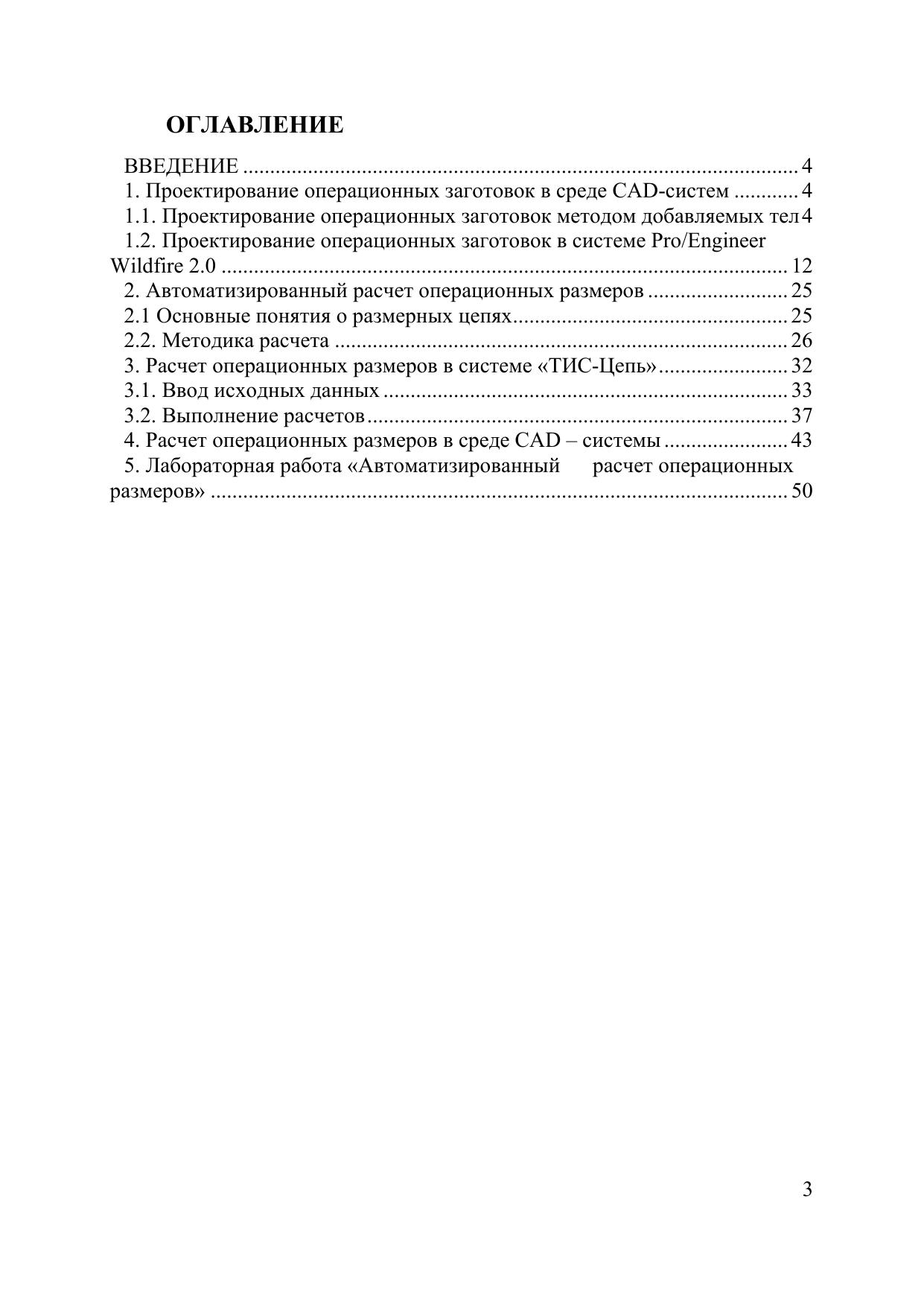

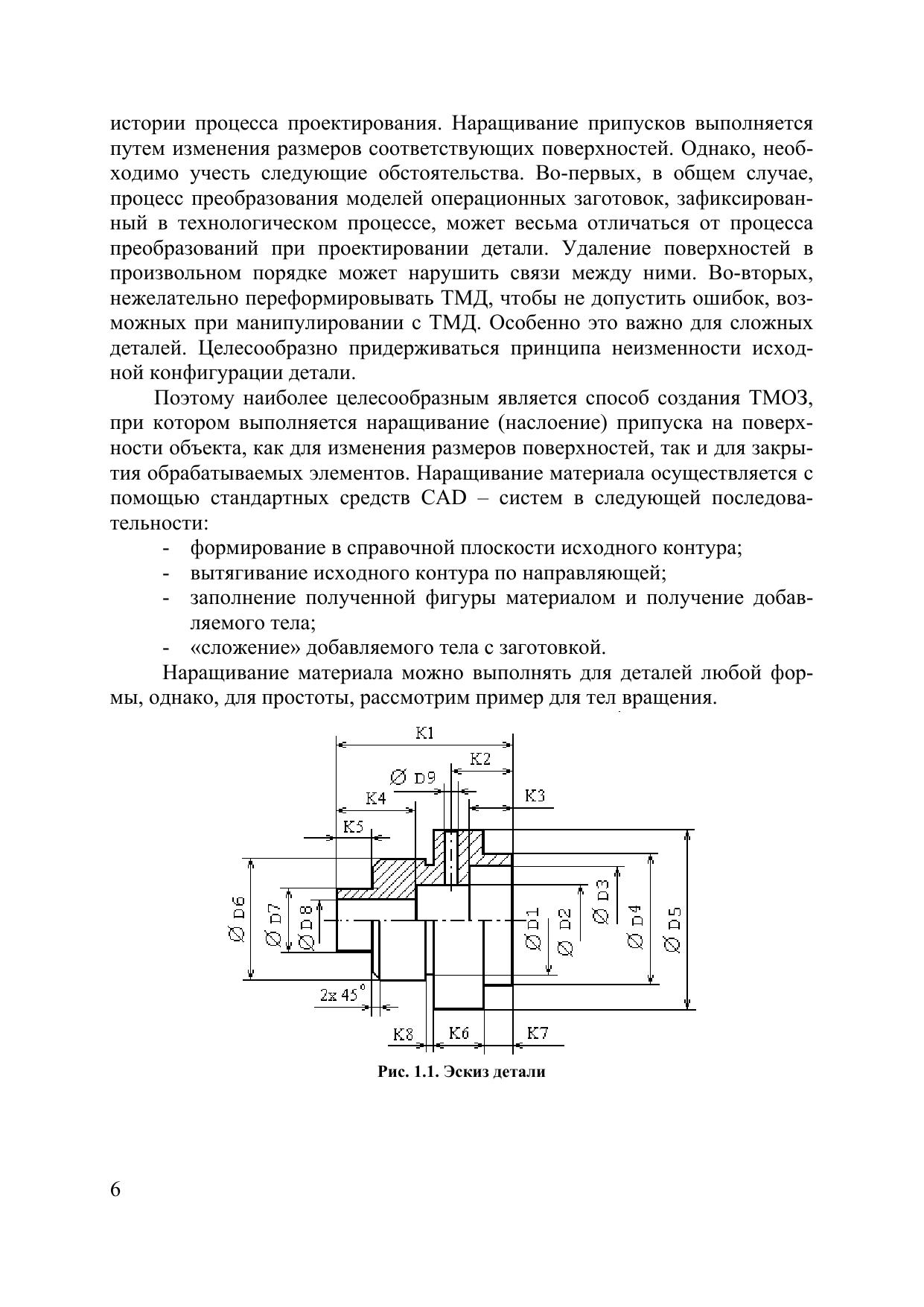

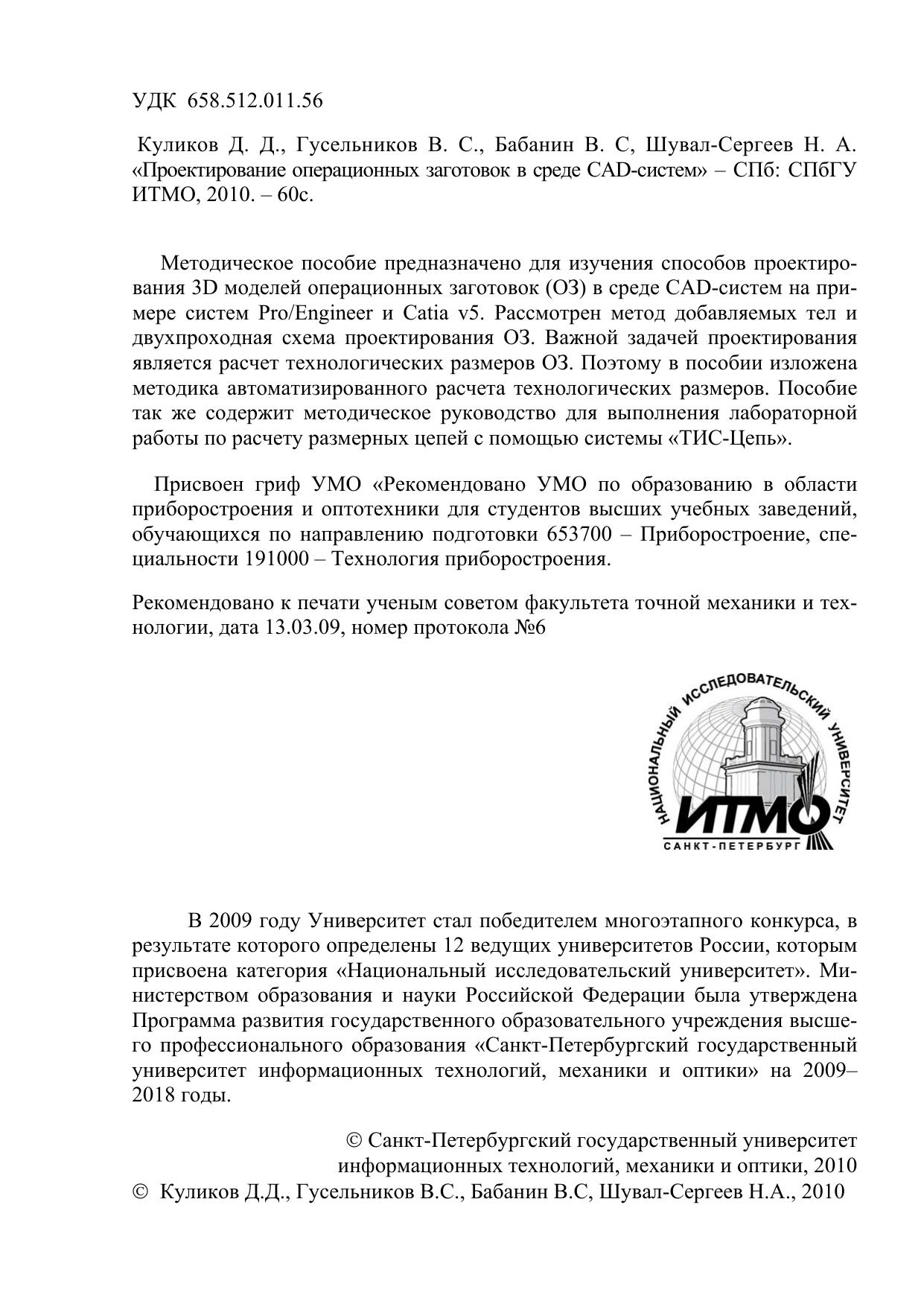

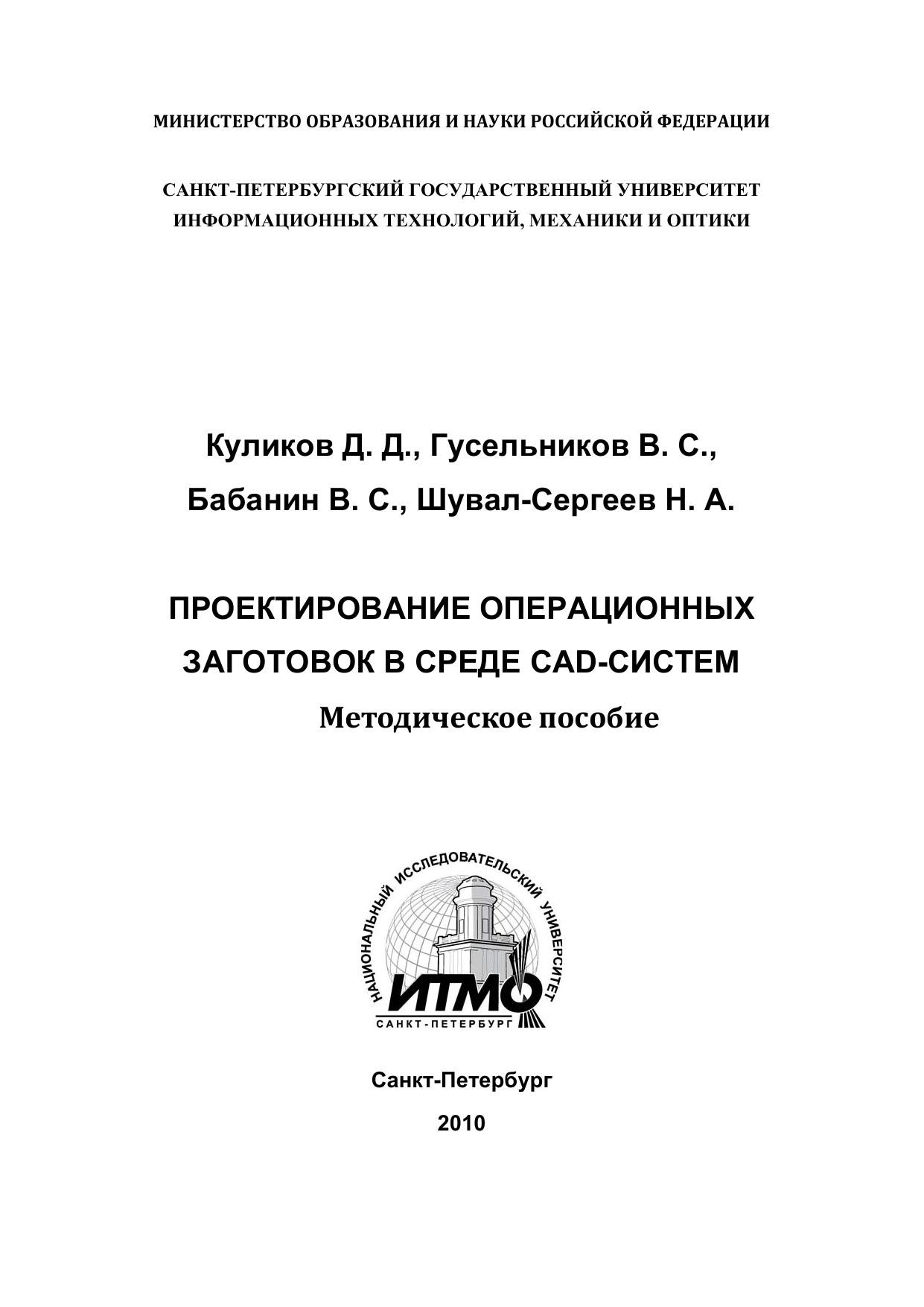

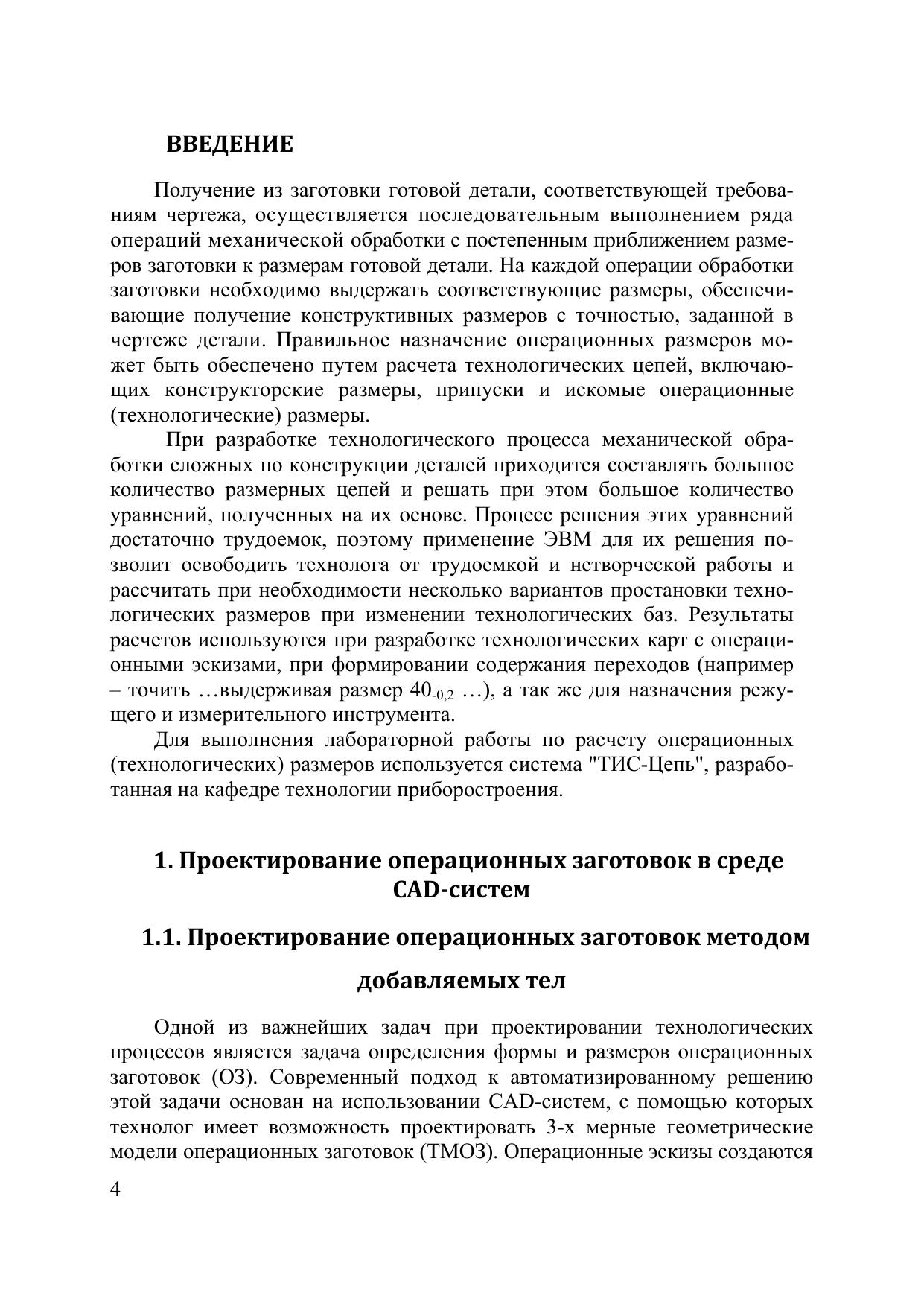

Предварительный просмотр:
О книге:
Методическое пособие предназначено для изучения способов проектирования 3D моделей операционных заготовок (ОЗ) в среде CAD-систем на примере систем Pro/Engineer и Catia v5. Рассмотрен метод добавляемых тел и двухпроходная схема проектирования ОЗ. Важной задачей проектирования является расчет технологических размеров ОЗ. Поэтому в пособии изложена методика автоматизированного расчета технологических размеров. Пособие так же содержит методическое руководство для выполнения лабораторной работы по расчету размерных цепей с помощью системы «ТИС-Цепь».
